前言

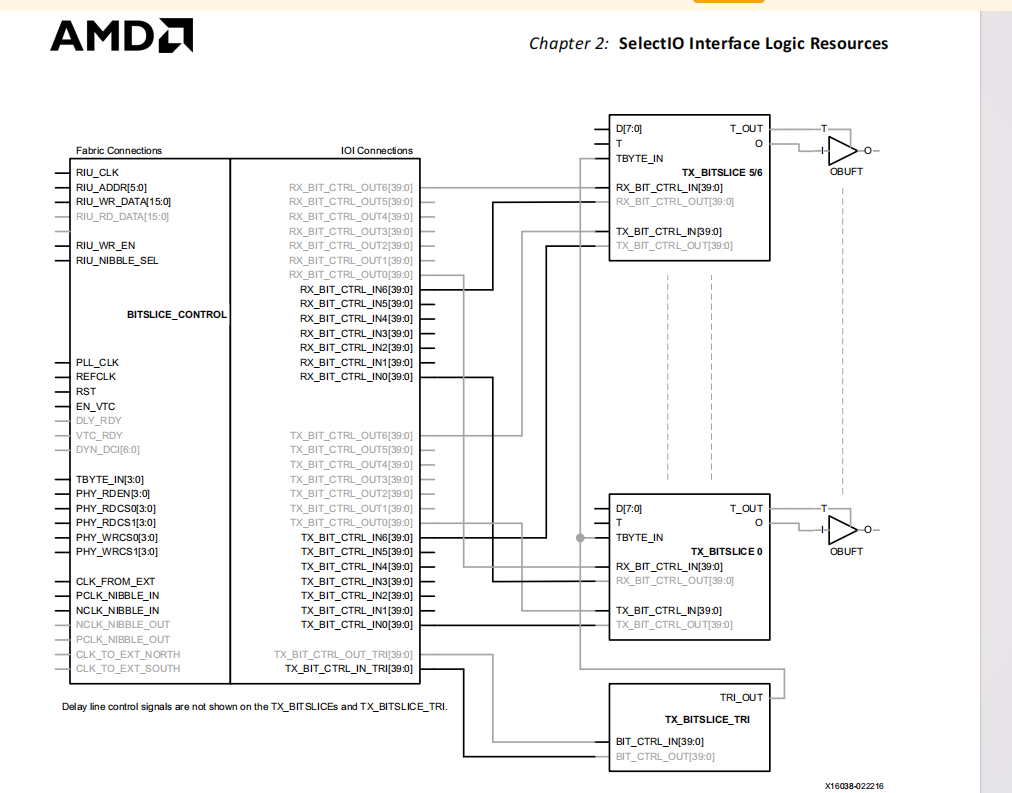

最近闲时阅读Xilinx官方文档《ug571-ultrascale-selectio》，读到这段“if a bank has two different interfaces, both interfaces should be controlled by a single reset to ensure that calibration completes”，原因是Native Mode的IP在BITSLICE_CONTROL的校准阶段，是以bank为单位作为一个整体进行校准的。惊觉之前画的某个XCZU19EG的板子上把DDR4-MIG和MIPI-DPHY这两个Native Mode的IP放在了同一个BANK中，虽然跑起来相安无事，但是我还真没注意过二者的reset释放是否同步。这里的reset指BITSLICE_CONTROL的RESET引脚（如下图），一般block design中的IP把BITSLICE相关的底层原语都封装在内部无法看到，这里我干脆用vivado的ILA对两个IP的相关信号抓波形进行分析。


引脚分析

DDR4-MIG引脚

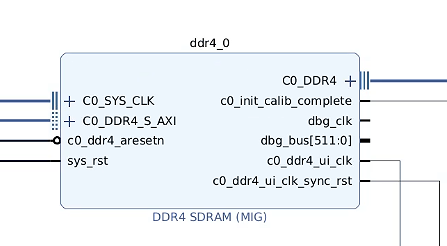

整个PL端的逻辑是来自PS端的pl_resetn0信号来复位的，pl_resetn0复位信号同步到PL时钟域后直接连DDR4-MIG的sys_rst端口。DDR4-MIG在sys_rst复位信号释放后，作为Native Mode的IP，内部BITSLICE_CONTROL会开始校准，注意这个校准非c0_init_calib_complete引脚对应的DDR校准。如下图：


MIPI-DPHY引脚

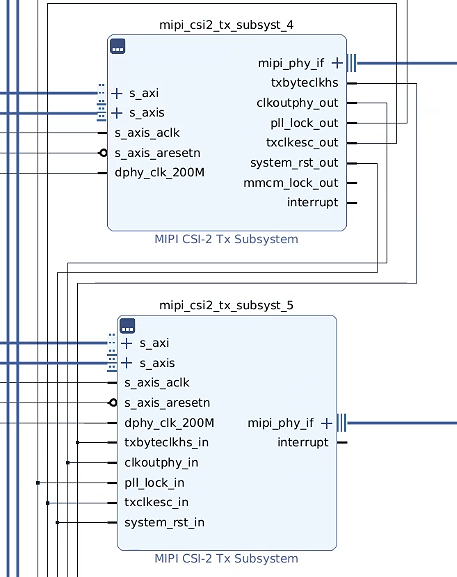

MIPI-DPHY为节约时钟资源，在同BANK下多个slave共享一个master时钟，如下图。这个reset信号很像直接取的axis的复位信号s_axis_aresetn，事实如何我们后面抓波形验证。


ILA抓波形

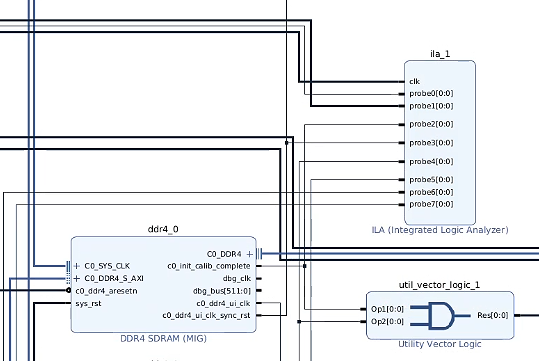

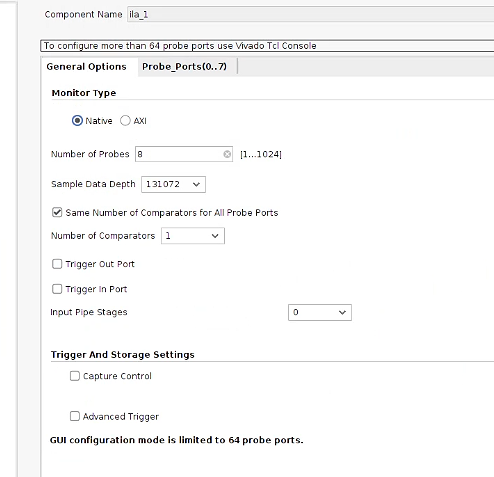

首先在block desing中插入ILA把相关信号连上，把采样深度设置到最高（芯片是XCZU19EG资源充足），然后开始漫长的编译。

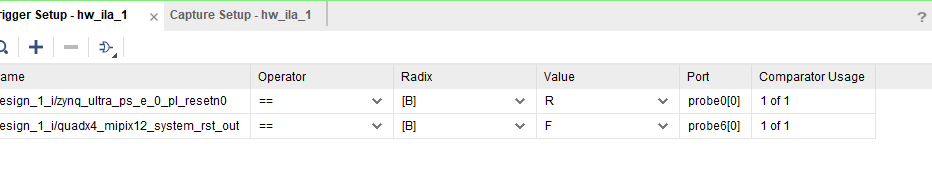

编译后发现时序违规了，由于是ILA导致的违规我直接忽略，把固件导入vitis编译好PS端程序后直接在FPGA芯片上运行，弹出ILA窗口设置好触发条件，这里我选择了pl_resetn0和MIPI-DPHY的system_rst_out这2个复位释放信号，如下图：


但是有个问题是当我们进入ILA界面的时候复位信号早就过了，我们的手速根本来不及去点trigger，这里我们采用Xilinx官方的办法Trigger-At-Startup办法，见：https://docs.amd.com/r/en-US/ug908-vivado-programming-debugging/Trigger-At-Startuphttps://docs.amd.com/r/en-US/ug908-vivado-programming-debugging/Trigger-At-Startup

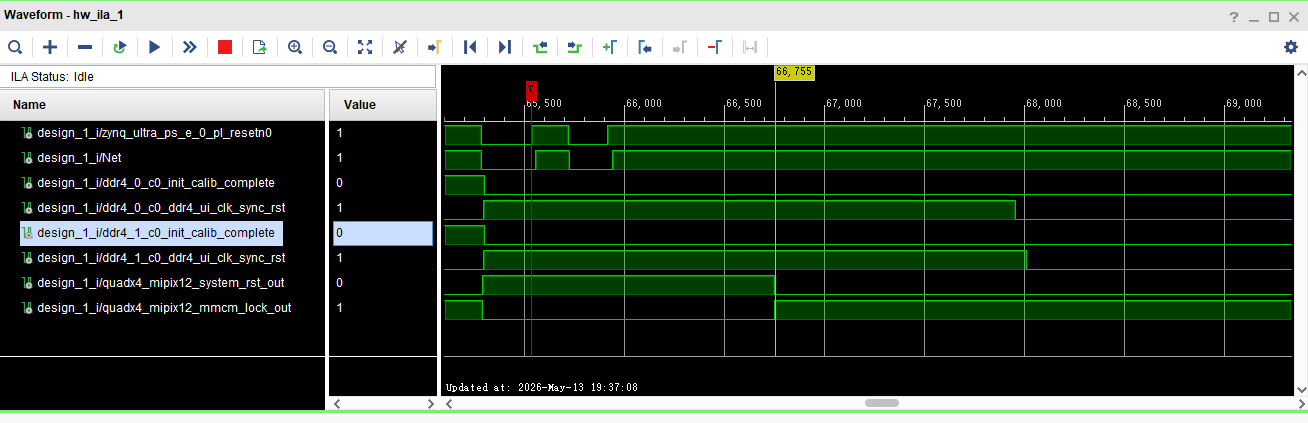

按照官方教程很快就抓到了波形图，如下：


第1个信号是来自PS端的pl_resetn0，可以看到在几百个时钟周期内进行了两次复位（ILA采样时钟为100MHz，一个时钟10ns）。至于为啥复位了2次，我推测是PS的固有机制，我们只需要关心最后一次复位即可。

第2个信号是pl_resetn0同步到PL时钟域的波形。

我们重点关注DDR4-MIG的ui_clk_sync_rst和MIPI-DPHY的system_rst_out这2个复位成功信号，可以看到前者在2000个时钟周期内复位成功，后者在1000个时钟周期内复位成功。此时两个IP底层的BITSLICE_CONTROL作为一个BANK整体早已完成了校准，而DDR4-MIG的c0_calib_complete训练因为太慢，在10000个时钟周期（100us）内都没有完成。

无论如何，只要2个IP初始化成功，那么BITSLICE_CONTROL校准肯定是成功的。

结论

上面的DDR4-MIG是通过sys_rst进行复位的，而MIG-DPHY是s_axis_aresetn复位的，二者都源自pl_resetn0，所以符合Xilinx官方文档中同BANK下2个Native Mode的IP需要同时复位的要求。如果我们把两个IP中的一个复位信号改成另一个delay了1s的复位信号，可以预见2个IP都会卡在BITSLICE_CONTROL的训练阶段，无法初始化成功。
