单卡 12 路 GMSL2 视频 PCIe 注入板卡：单卡大流量实现原理

avatar
Administrator

2026-09-30

2
0

产品链接：​GMSL2注入板卡 - 卡朗仿真科技 产品：卡朗仿真 CH2（caronsim_hil_v2.0），面向自动驾驶、具身智能 HIL 硬件在环测试，实现单张 PCIe 板卡 12 路 GMSL1/GMSL2 视频注入，替代传统 2 张 8 路板卡方案，节约机箱 PCIe 插槽，降低台架整体成本。

在自动驾驶 HIL 视频注入领域，市面上主流板卡大多上限为单卡 8 路 GMSL2 注入，想要实现 12 路通道往往需要两张板卡协同。CH2 板卡实现单卡 12 路，不只是简单把通道数量增加，而是从硬件架构、PS‑PL 内存分配、DDR 访问调度、上位机 PCIe 写入策略、FPGA逻辑优化五个维度，系统性解决多路高清原始视频大流量并发难题。

先看真实业务带宽压力

我们选取智驾 HIL 非常典型的相机负载作为测算案例：4 路 4K@30fps + 8 路 2K@30fps，YUV422 / RAW12 原始图像。 原始图像没有压缩，带宽计算公式：

3840×2160×2×30×4 + 1920×1080×2×30×8 = 2985984000 Byte/s，约等于3 GB/s原始视频吞吐流量。

12 路同时工作时，系统面临双重压力：

  1. 上位机通过 PCIe 源源不断把图像帧写入板卡 DDR4；

  2. FPGA 内部多路 VDMA 并行从 DDR4 读出图像，输出 GMSL2 视频流给待测域控制器。

最大的瓶颈往往不是 PCIe 标称带宽，而是多路并发下 DDR 内存读写争抢冲突。写操作来自 PCIe，读操作供给 12 路视频通道，调度稍有不当，就会出现通道排队、帧撕裂、丢帧、图像花屏。

五大核心设计，支撑单卡 12 路大流量输出

原因一：硬件底座：3 组独立 DDR4、XCZU19EG FPGA、PCIe3.0×16 打底

CH2 板卡硬件层面打好带宽基础：

  • 主控采用赛灵思 UltraScale+ XCZU19EG 百万门级高性能 FPGA，足够承载 12 路 GMSL 协议栈、VDMA、VTC 时序、IIC 模拟握手等全套复杂逻辑；

  • 12 片 DDR4‑2400MHz，合计 12GB，物理划分为3 组独立 DDR 内存，每组 64bit、4GB，每组独立负责 4 路视频，把 12 路流量物理拆分，避免全部通道抢占同一内存控制器；

  • PCIe3.0 x16，理论带宽可达 16GB/s，远大于示例业务约 3GB/s 实际负载，为突发流量留有充足余量。

原因二：PS 端与 PL 端 DDR 差异化分工，匹配各自带宽能力

Zynq UltraScale+ MPSoC 架构中，PS 处理器侧 DDR 控制器带宽天生弱于 PL 可编程逻辑侧的 MIG 控制器，很多竞品方案容易踩坑，把高流量通道挂载到 PS‑DDR，直接造成性能瓶颈。

CH2 做了资源的定向分配：

  • PS 侧的一组 DDR 带宽有限，专门用于存取4 路 2K 相机数据，匹配较低流量负载；

  • 剩余两组 DDR 全部交给 PL 端，利用 PL 更高的内存带宽承载其余高负载通道。

通过分工，不强行将大流量塞入 PS 侧，充分发挥三组 DDR 各自能力，避免 PS 控制器成为系统短板。

原因三：FPGA 内部时序调度：VDMA 读取后延时几十行像素时钟再触发 VTC IP

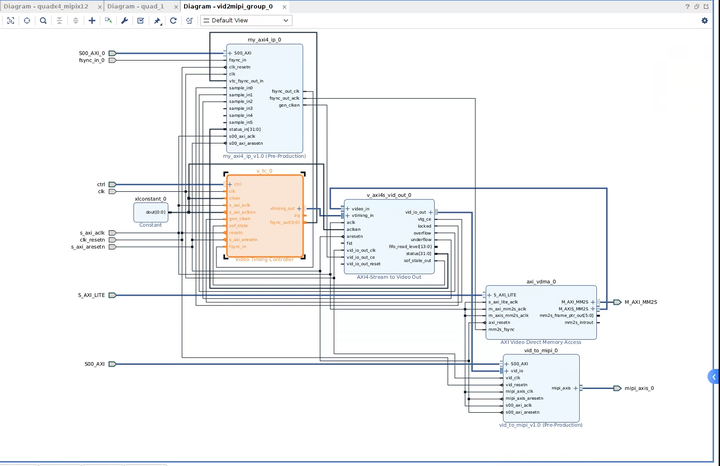

DDR4 同时承受 PCIe 写入与多路 VDMA 读取，当 fsync 帧同步信号到来，如果所有通道 VDMA 立刻同时发起 DDR 读请求，多路 VDMA 会激烈竞争 DDR 读端口，部分通道陷入排队等待，引发行卡顿、图像撕裂、丢帧。

CH2 固件采用关键优化策略：

在 fsync 帧同步到来，VDMA 启动 DDR 读取之后，延时几十行像素时钟，再触发 VTC 视频时序 IP。

通过行级时序错开，把 12 路 VDMA 对 DDR 的读访问在时间轴打散，消除同一时刻的读请求风暴，解决 DDR 读资源竞争，保障全部通道稳定输出完整图像，不会出现个别通道饥饿排队。

原因四：上位机 PCIe 写入策略区分 HIL‑Replay 与 HIL‑Sim 两种场景

上位机向板卡 DDR 做 PCIe 写入，同样会带来带宽争抢，针对两种典型 HIL 业务采用两套写入逻辑：

  1. HIL‑Replay（回放开环）：场景对实时性约束相对宽松，在单帧周期 33.333ms 时间窗口之内，12 路视频帧轮流写入板卡内存，规避多路同时爆发 PCIe 写请求，减少总线冲击；

  2. HIL‑Sim（WorldSim 闭环仿真）：域控硬件触发，对实时性要求极高，不能简单等待轮流。此时将每一路图像拆分为 N 个阶段，分阶段完成 PCIe 写入，兼顾实时性与总线压力。

原因五：FPGA 内部 VDMA/VTC/DDR 参数优化，在逻辑资源允许条件下最大化配置

FPGA 内部 IP 参数直接影响吞吐能力，CH2 在 BRAM、逻辑资源许可前提下做最大化配置：

  1. DDR 侧 VDMA 内存映射位宽配置到512bit，更大 AXI 位宽可以提升单次 DDR 突发传输效率，提升整体读写吞吐；

  2. Line Buffer Depth（行缓冲深度）尽可能拉大，依靠更大行缓存吸收读写之间的抖动，平滑流量波动，缓解 DDR 访问瞬时压力。

注意：位宽与行缓冲深度不能无限制增大，受 FPGA 内部逻辑、BRAM 资源上限约束，需要在资源消耗与性能之间做工程取舍。

下图为 CH2 方案中 VDMA IP 配置界面，可以看到 Memory Map Data Width 配置为 512bit，Line Buffer Depth 设置为 2048：
